L’impianto doveva rispondere a tre esigenze fondamentali:
- Migliorare la qualità dell’aria nei reparti di saldatura, intervenendo direttamente alla fonte.
- Garantire la conformità alle normative ambientali e di sicurezza (D.Lgs. 152/06, ISO 15012, Direttiva 2006/42/CE).
- Assicurare efficienza energetica e affidabilità in regime di funzionamento continuo (100%).
🔹 Punti di aspirazione – Bracci ad alta efficienza
6 bracci aspiranti (3+3) modello BA/E 1316 – Sbraccio 4 m, tubazione Ø160 mm
Cappa verniciata anti-scintilla con griglia protettiva e serranda manuale
Montaggio a parete con struttura pantografata in acciaio zincato
🔹 Rete di aspirazione – Prestazioni fluide e costanti
Collettori principali in lamiera zincata
Portata totale progettata: 5.800 m³/h
Velocità media dell’aria: 18 m/s
🔹 Filtrazione – Tre stadi di sicurezza progressiva
Struttura filtro in alluminio estruso con pannelli zincati e porte di accesso
1° stadio: celle metalliche G2 anti-scintilla
2° stadio: celle G4 in poliestere
3° stadio: filtri a tasche F9 ad alta efficienza

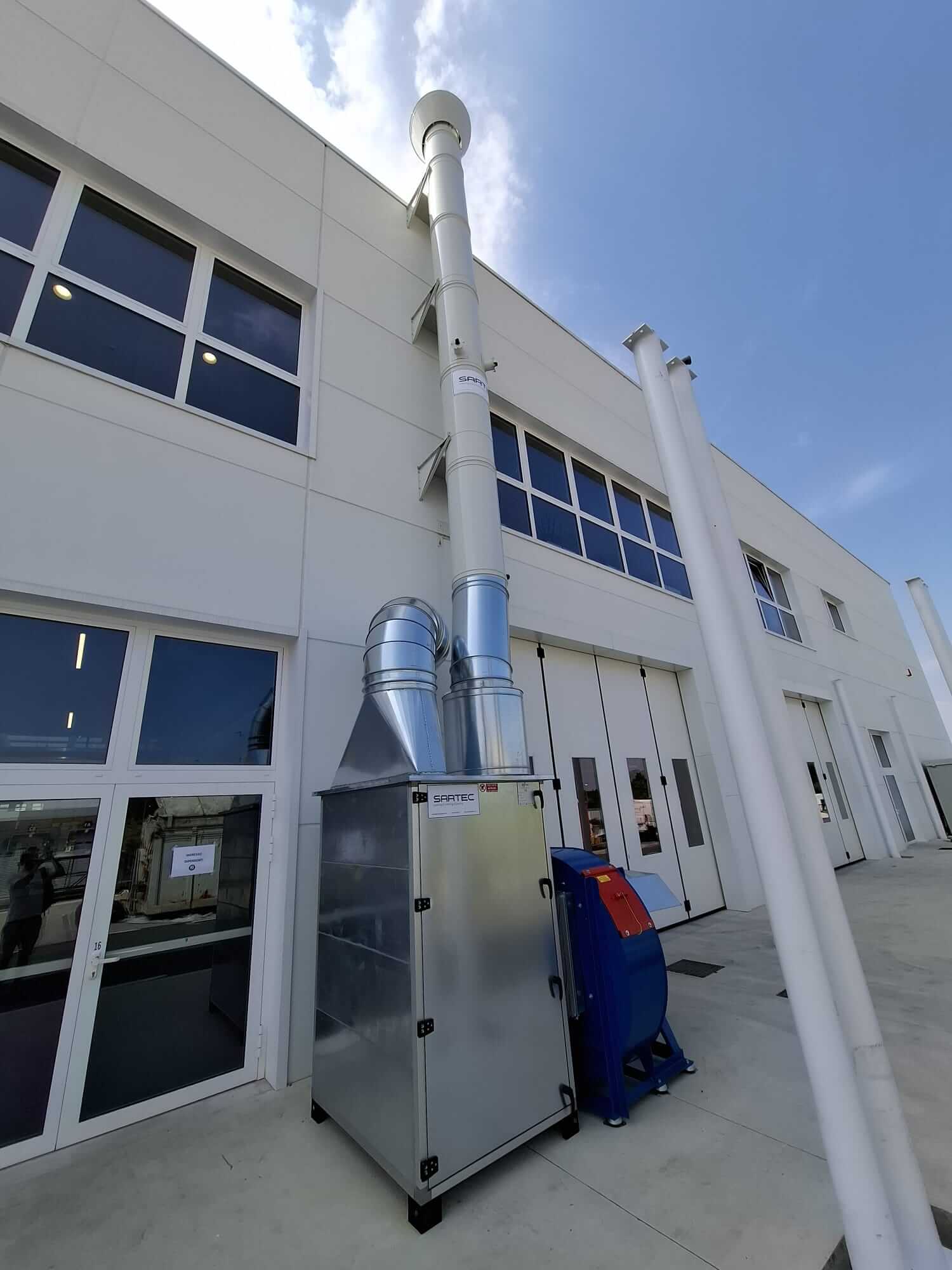

🔹 Aspirazione e scarico – Silenziosa, efficace, conforme
Ventilatore centrifugo da 7,50 kW, girante a pale rovesce
Installazione esterna a terra, su sedia metallica
Espulsione tramite condotto a cielo aperto con prese campione UNICHIM 422/86 per analisi emissioni
🔹 Quadro elettrico e automazione
Quadro di comando con pulsantiera remota e inverter
Regolazione automatica della velocità
Pressostato per segnalazione intasamento filtri
✅ Risultati ottenuti
- L’impianto SAR-ASP ha permesso di ottenere benefici concreti e misurabili:
- Qualità dell’aria migliorata, grazie all’aspirazione diretta dei fumi alla fonte e alla filtrazione su tre livelli.
- Conformità normativa piena rispetto a D.Lgs. 152/06, ISO 12100, UNI EN ISO 15012 e normative CE.
- Funzionamento continuo garantito, con componenti progettati per l’utilizzo al 100% della capacità.
- Manutenzione semplificata, grazie all’accessibilità dei filtri e alla segnalazione automatica dello stato di usura.
- Rumore contenuto, con soli 71 dB(A) rilevati alla bocca del ventilatore, senza insonorizzazione supplementare.
📘 Normative di riferimento
D.Lgs. 152/2006 – Emissioni in atmosfera
Direttiva macchine 2006/42/CE
UNI EN ISO 12100:2010 – Sicurezza del macchinario
UNI EN 11304:2022 – Impianti di abbattimento fumi
UNI EN ISO 15012 – Aspirazione fumi di saldatura
